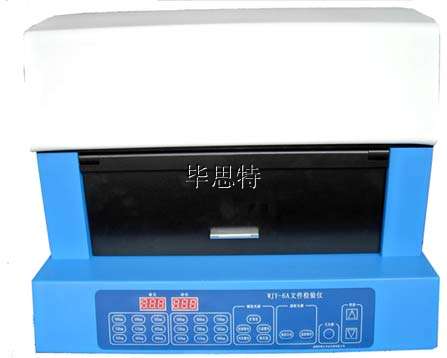

WJY-6A文件檢驗儀使用說明書

 WJY-6A文件檢驗儀使用說明書文件檢驗技術鑒定儀器

WJY-6A文件檢驗儀能進行綜合檢驗鑒別：

各種物證：使用不同種書寫工具，通過添加、涂改、掩蓋、消褪等方法偽造的合同、欠條、房地產契約、發票、匯票、轉帳支票、提貨單、護照等。

各種熒光加密證券：支票、股票、信用卡、郵票和特種商標等。

中華人民共和國居民身份證、香港居民身份證、暫住證等。

各種貨幣：美元、港幣、人民幣等。

功能如下：

1、多種激發光與接收濾光片組合檢驗不同油墨的熒光差別；

2、反射光源與接收濾光片組合檢驗不同油墨對不同波段光的吸收反射差別；

3、反射光源與接收濾光片組合檢驗不同波段紅外光對不同油墨穿透的效果；

4、透射光源與接收濾光片組合檢驗不同波段紅外光對不同油墨穿透的效果；

5、側光光源以掠入射的方式照射文件，檢驗文件被刮擦、切割的痕跡；

6、透射光源從文件的下面向上照射文件，檢驗文件被切割、挖補的痕跡。

二、硬件安裝

可按以下步驟安裝硬件：

1、擺好計算機主機、顯示器和WJY-6A主機；

2、將鼠標、鍵盤、顯示器信號線插入計算機主機后面相應的位置(可參考相應的計算機手冊)；

3、將視頻信號線一端接WJY-6A主機后背下方的圓孔內，另一端插入隨機配的視頻采集棒，將采集棒插入電腦USB口內；

4、將計算機主機、顯示器和WJY-6A主機電源線連接好；

4、確認無誤后即完成硬件安裝。

三、軟件安裝

1、安裝視頻采集棒驅動

將USB采集卡驅動光盤（切記不要遺失）放入光驅，依此點擊autorun ——USB系列——UV200，打開安裝即可。

2、安裝刑偵圖像處理比對軟件的驅動：

WBYImage采用標準的Windows程序安裝方式，用戶只要將光盤放入光驅，雙擊圖像處理軟件驅動——Setup，然后根據屏幕提示一步步安裝即可。在安裝完驅動后，程序下拉欄會自動顯示“WBY圖像處理”圖標，用戶將隨帶的軟件加密狗插入計算機USB接口上，點擊圖標即可運行WBY圖像處理軟件。

四、技術指標

1、光源系統

激發光源的配置:

1）均勻強光源:1×24V\150w鹵鎢燈,配有專用散熱風扇，聚光透鏡，隔熱玻璃；

2）紫外短波：254nm:1×10W，觀察可見熒光；

3）紫外長波：365nm:1×10W，觀察可見熒光；

4）可見側光：1×50W，可檢測紅外吸收反射，燈架可調節任意角度，用于檢測壓痕；

5）漫反射：1只熒光燈；

6）透視紫外燈：2×10W，印刷油墨；

7）透視白光燈：2×20W，可檢測水?。?/span>

8）可見光源的激發濾光片，采用高透射率，窄半寬度的帶通式濾光片， 000nm、365nm、450nm、465nm、515nm、530nm、565nm、580nm、900nm；

9）接收濾光片：000nm、415nm、450nm、565nm、700nm、720nm、740nm、800nm、900nm截止式長波通濾光片。

2、圖像接收系統

1） 高靈敏度攝像頭：攝像頭為分辨率達650線，靈敏度為0.0001 Lux的1/3CCD彩色攝像頭。對近紅外與可見光光譜段均有高分辨率、高靈敏度。

2）電動變焦鏡頭：相對孔徑1.2，光圈、調焦、變焦（1~30×）全電動調節。

3、圖像處理軟件

1）存儲/打印功能 可存儲文檢儀在檢驗過程中獲得的所有圖像與數據資料，并可以配合打印機將所需圖像打印出來。

2）比對功能 可將檢測到的兩幅圖像進行水平、垂直方向的拼接比對或重疊比對；靜態圖像和動態圖像可實時進行比對。

3）灰度值測定 可對圖像中任意指定點或區域的灰度值進行測定。并可將各個檢測條件下該處的灰度變化以曲線形式顯示。此方法特別有利于鑒別被檢文件形成的圖像中，不同文字之間人眼難以察覺的微小灰度差別。

4）景深自動合成、模糊圖像處理。

5）運動模糊處理和變形圖像幾何校正、快速圖像處理。

6）可進行反光度吸光度測量、圖像測量與標注、圖章骨干提取、曲線及線性圖像整形、萬向切割比對、圖像重影多種方式選擇及其它多方面圖像處理；

五、操作步驟

    將WJY-6A的電源開關打開，這時WJY-6A進入待機狀態。按下前面板上的“主光源”，根據檢材，設定激發和接收波段。

前面板上按鈕的使用方法：

1、“透視白光、透視紫外、短波紫外、長波紫外、可見側光、漫反射”的選擇方法：

1）“透視白光”按鈕按下時，底板上的白光燈亮。

2）“透視紫外”按鈕按下時，底板上的紫光燈亮，同時發出254nm的波長。

3）“短波紫外”按鈕按下時，箱體里面靠近上面中側的短波紫外燈點亮，同時發出254nm的波長。

4．“長波紫外”按鈕按下時，箱體里面靠近上面外側的長波紫外燈點亮，同時發出365nm的波長。

5．“可見側光”按鈕按下時，箱體里面靠近上面右側的側光燈點亮。

6．“漫反射”按鈕按下時，箱體里面靠近上面內側的熒光燈點亮。

2．“激發光波長”的選擇方法：

按下“激發光波長”區域任一波段，轉盤即自動轉至此位置。

3．“接收光波長”的選擇方法：

按下“激發光波長”區域任一波段，轉盤即自動轉至此位置。

4．“變倍”的選擇方法：

前面板右側有“變倍”按鈕，按動上下箭頭，選擇“放大”或“縮小”。

六、鑒別方法

在添加、改寫文件檢驗中，確定添加、改寫的事實，就是要確定懷疑添加、改寫的字跡筆畫與文件上原有的字跡筆畫是否用同一只筆一次書寫形成，其中最直接的方法就是鑒別書寫兩部分字跡筆畫的文字色料的成分是否相同。當添加或改寫的文字色料的表觀顏色與原文字筆畫的顏色相同或相近時，要確定是否存在添加、改寫的事實，在可見光下憑肉眼觀察是無法判斷的。此時，在不破壞檢驗材料的前提下，用文檢儀進行檢測是最直觀、最理想的方法。由于不同的文字色料雖然表觀顏色相近或相同，但對紅外線作用的結果可能會出現完全吸收、半吸收、少量吸收或完全不吸收等不同情況，在不同激發光的作用下產生熒光的強度或顏色也可能不同，等等。而文檢儀則能比較系統地對各類書寫材料綜合進行分色、紫外、紅外、熒光等檢驗，通過周密、詳細的試驗，能夠檢測出顏色相似或相同書寫材料對不同波長光線的吸收、反射、透射和熒光效應上的細微區別，而且將這種區別直觀地在顯示器上顯示出來，從而獲得比較理想的檢驗效果。
